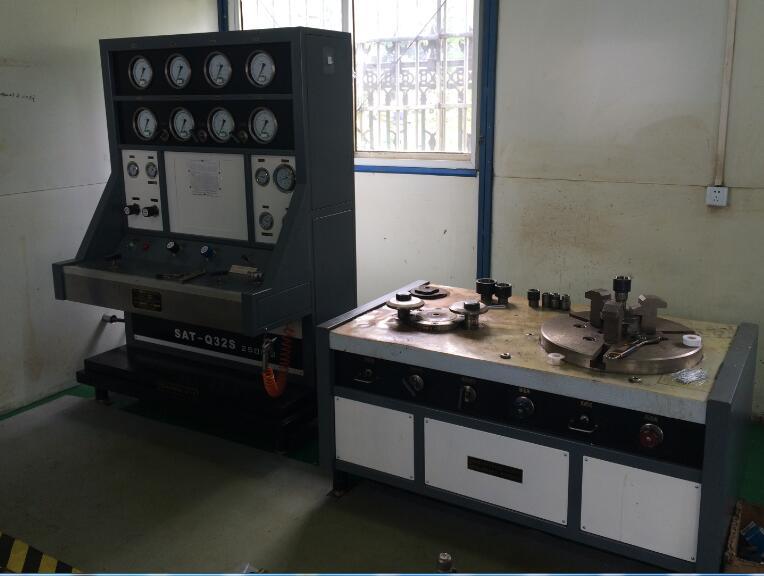

本型号特别适用石化、石油、冶金，电厂等企业单位的安全阀校验维修站，用于校验安全阀的开启压力及密封性测定。

一、适应范围

  下列各种安全阀都可在本设备上进行校验：

1、公称通径DN≤200mm的大、中、小口径安全阀；

2、公称压力PN≤42MPa的高、中、低压安全阀；

3、各种全启式，微启式安全阀；

4、各种厚薄、形状的法兰式安全阀；

5、公制、英制螺纹安全阀；

6、国产、进口安全阀；

7、气体、液体介质安全阀。

二、设备特点

1、双座式自动夹紧机构；

  大座用于DN≤200mm  PN≤42Mpa的法兰式中高压安全阀。 根据安全阀不同口径和压力的三级夹紧力可控结构，小座用于DN≤100mm PN≤15Mpa的中低压法兰式和螺纹式安全阀。

本设备带国标法兰式安全阀通径接盘DN32、40、50、80、100、150、200mm七档规格，带常用公制螺纹式安全阀接口三档规格，带常用英制螺纹式安全阀接口七档规格。

2、三档校验压力表切换机构；

3、根据用户需要，可增配自动记录仪及连接计算机（费用另计）；

4、气、水两用结构，介质为常温压缩空气、氮气或清洁水，介质源由用户自备。

常用15MPa以下可用带压氮气瓶校验，15MPa以上用高压水校验（本设备带40MPa手动加压泵，并设有稳压系统）。

三、技术参数

1、各档口径相应可校验的最高压力如下：

小座适用DN100mm以下的中低压安全阀校验。详见表Ⅰ

                      表Ⅰ                          DN-mm  PN-MPa

大座适用DN200mm以下的中高压安全阀校验，其最高校验压力可达42 MPa。详见表Ⅱ

                    表Ⅱ                          DN-mm  PN-MPa

欺.2、校验精度：±0.4%

若用户需系统配置空气压缩机，另行提出，我单位负责提供系统连接。本设备不宜用作校验其他阀门。
